面向100G/400G时代：MPO光纤跳线怎么选？
什么是MPO连接器？
MPO 连接器是一种高密度、多芯光纤连接器标准，常用于数据中心。它通常包含 12、16 或 24 根光纤，也有更多芯数的型号用于超高密度场景。MPO 连接器组件包含光纤、护套和连接器部件。
MPO 连接器分公头和母头：公头带两个定位针，母头则没有。连接器上有一个定位Key，确保只能以正确方向插入适配器或设备端口。标准12、24 芯连接器的Key位于中心，16芯的位于侧边。

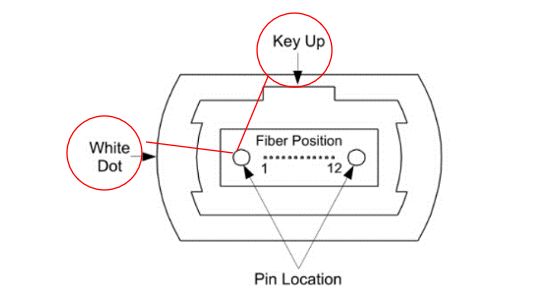

MPO光纤起始位
MPO连接器可容纳 12、16、24 或更多光纤，其中12芯MPO是 40 Gb 和 100 Gb 等企业数据中心应用最常见的配置。每个连接器均为公头（带插针）或母头（不带插针），以确保光纤端面在插接过程中保持对齐。 MPO 连接器还包括连接器顶部的一个Key和侧面的一个白点，用于指示 1号光纤的位置，如上图所示。另外当涉及极性时，Key的方向至关重要。
MPO 光纤线数

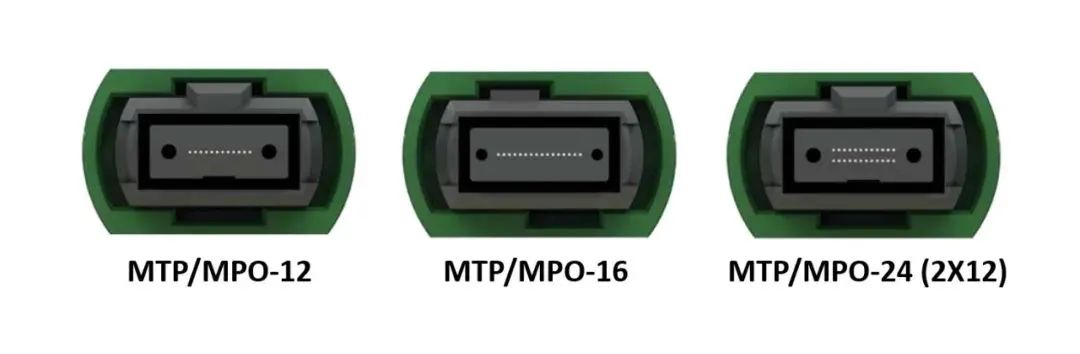

MPO光缆可以包含不同数量的光纤/线束。光纤按12 或16条排列，下图所示为左侧 MPO-12 、MPO-16、MPO-24 的示例：
MPO-12是当前最常见的连接器，主要得益于其在 100G SR4以太网中的广泛应用。100G SR4使用 MPO-12中的8根光纤（4根Tx 发送，4 根Rx 接收）。
然而，400G SR8和800G SR8的发展需要更多通道，因此必须使用MPO-16连接器（16 芯）来支持全部8条通道。

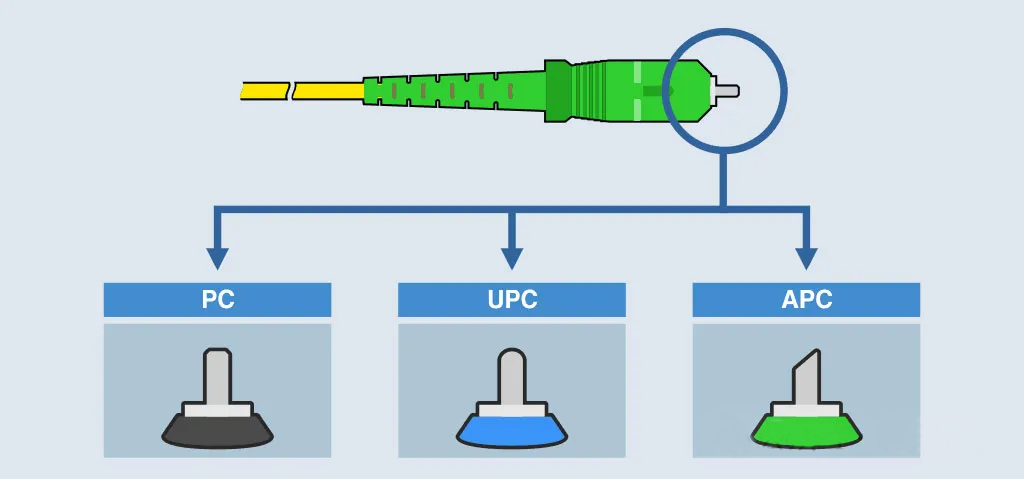

MPO 插头类型

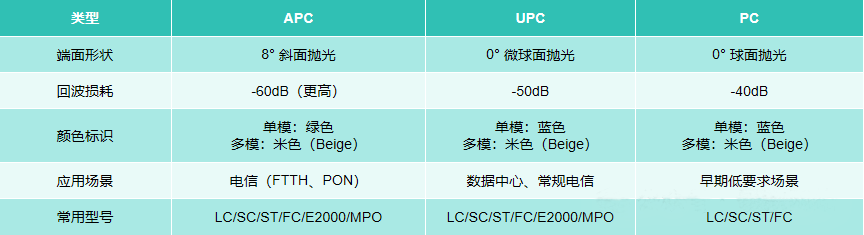

UPC、APC分别表示光纤连接器端面抛光形状的不同。根据PC、APC、UPC、光纤连接器的定义，主要区别在于它们的光纤端面设计、回波损耗特性和整体性能。

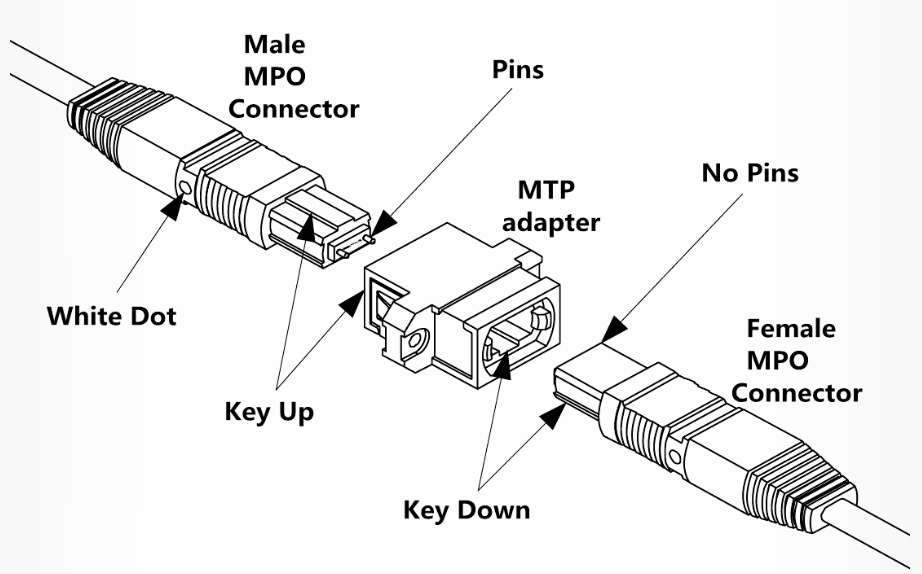

两根 MPO 光纤之间如何连接？
要在两根MPO光纤之间建立连接，必须使用 MPO适配器，并且连接器的类型应相反。这意味着只能实现公对母连接，而不能实现公对公或母对母连接。如果适配器两端都使用相同连接器，光纤将无法对准。
两根 MPO 光纤极性
MPO光缆也有三种不同类型——A 型、B 型和 C 型。
-
A 型是直通式 MPO 主干光缆，一端带有 Key Up 连接器，另一端带有 Key Down 连接器，这使得位于位置 1 的光纤到达另一端的位置 1。
-
B 型光缆是 Key Up 对 Key Up 的，因此位于位置 1 的光纤到达另一端的位置 12，位于位置 2 的光纤到达另一端的位置 11，依此类推。
C 型光缆会翻转线对，使得位置 1 的光纤到达另一端的位置 2，而位置 2 的光纤到达位置 1。
光纤中OM表示什么意思
OM1、OM2、OM3、OM4、OM5 是多模光纤类型的迭代名称。“OM”是“Optical Multimode”（光学多模）的缩写。不同 OM 类型支持的最大传输速率不同。例如，要达到 100G 速率，至少需要选择 OM3 光纤。
随着数据中心100G/400G/800G网络布线对高速传输和数据容量的需求激增，高密度MPO光纤跳线的应用日益普及。MPO光纤跳线凭借其卓越的空间效率、部署便捷性以及与高速技术的完美契合，已成为构建现代高容量、可扩展数据中心光互连网络的基石和首选解决方案。
