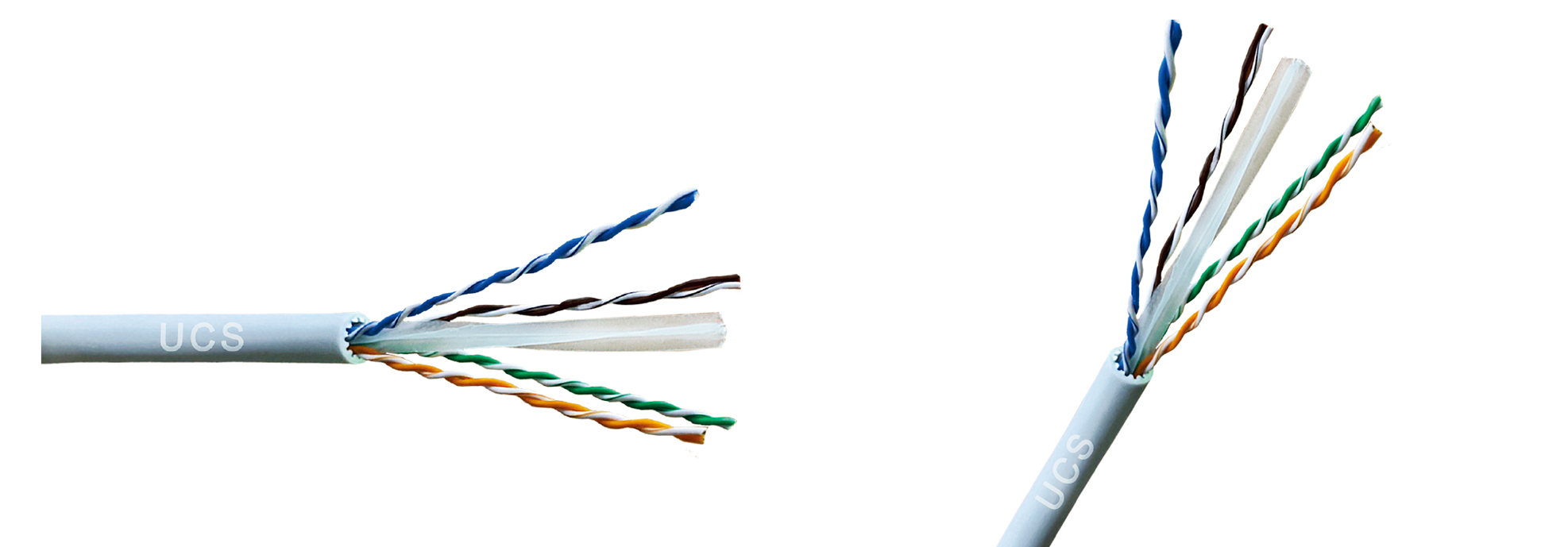

​Cat 6A 非屏蔽四对双绞线

2022-08-15 00:59:09

图片关键词

性能特点 Performance Characteristics
·超过 ANSI/TIA-568,ISO/IEC11801,EN50173 对超六类线的要求
·采用独特的内锯齿设计,大大提高了抗外部串扰的能力
·通过 6 Around 1 Cable Test 性能测试,超过国际标准要求
·十字分割设计改进了电缆近端串扰及阻抗性能要求
·品质稳定,传输带宽达 500MHz,远超标准要求
·用于同步并行传输协议和优化平局传输参数
·平均轴向转换损耗控制,低电磁干扰和抗噪音
·可定制各种不同颜色护套

物理性能 Physical Property
·绝缘电压:2500V,2Sec
·额定特性阻抗:100Ω
·导体电阻:< 88Ω/Km
·容抗:< 50pF/m
·不平衡直流电阻:2%
·传输延时:< 570nS/100m
·传输延时偏差:< 45nS/100m
·弯曲半径:> 4 倍线缆外径
·短期拉力:< 110N
·长期拉力:< 20

温度特性 Temperature Characteristics
·储存温度:-20℃~ 60℃
·工作温度:0℃~ 50℃

应用领域 Application Fields
·Cat 6A/EA 类水平与垂直布线
·10Gbps 及更高以太网应用
·ATM 应用
·支持带 CP 点的 90 米永久链路
